基于Mo2C的電催化劑因其高催化活性而成為鉑貴金屬制氫的有效替代品。然而，Mo2C的催化效率對表面終端、形態和載體等因素高度敏感。因此，開發系統的晶體結構工程方法來精確調節活性，從而提高催化效率和穩定性至關重要。近日，釜山大學Seoung-Ki Lee、全北國立大學Sukang Ba、成均館大學Jae-Hyun Lee采用基于激光的材料加工來調節Mo2C催化劑的微觀結構，重點是粒度控制和開發富晶界（GB）結構，以增強析氫反應（HER）的動力學。
本文要點：

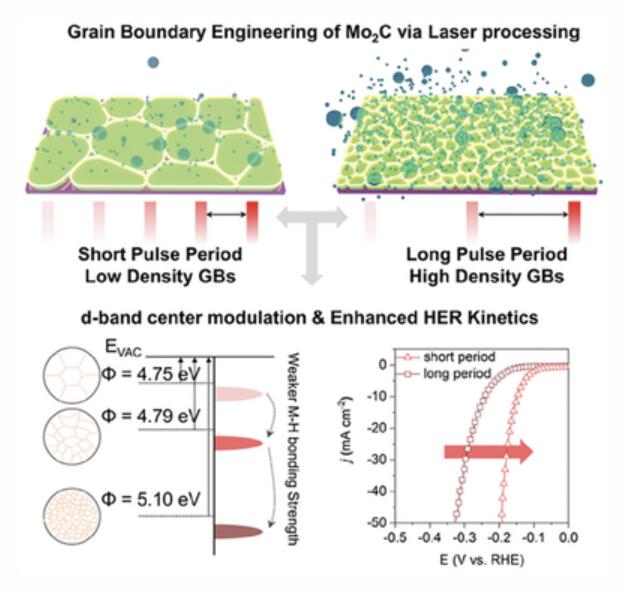

1) 基于激光的熱控制促進了細小均勻分布的Mo2C晶粒（15.6±5 nm）和高密度晶界（130μm-1）的形成。高角度GB占據了大多數Mo2C GB，增強了電化學活性位點，促進了電子轉移，并將功函數轉移到5.10 eV，從而降低了氫吸附能。
2) 此外，電化學測試顯示，過電位顯著降低（10 mA cm?2時為148 mV），塔菲爾斜率改善（67.6 mV dec?1），證實了HER的增強動力學。這種激光誘導的GB工程策略為設計高性能的Mo2C基電催化劑開辟了一條新途徑，推進了下一代氫氣生產技術。
參考文獻：
Seok-Ki Hyeong et.al Artificial Modulation of the Hydrogen Evolution Reaction Kinetics via Control of Grain Boundaries Density in Mo2C Through Laser Processing Adv. Functional Mater. 2025
DOI: 10.1002/adfm.202422918
https://doi.org/10.1002/adfm.202422918
